Mimaki 3DGD-1800

LARGE-SCALE 3D PRINTER

  • Life-sized figures printed in one piece
  • Maximum printing size W1450×D1110×H1800mm
  • Make a supersized objects with print & build
Zie demo
Mimaki 3DGD-1800
ELECTRICAL CABINET Control room including: • PC • I/O controller • Circuit breaker • Motion driver • Electrical Supply
TOUCH PANEL DISPLAY Operate the printer using the touch panel
GEL CABINET Gel supply pump + control box Vacuum generator
EMERGENCY STOP SWITCH Press switch to stop all printer operations
DOUBLE DOOR ON FRONT AND BACK Main functions: Easily access printed objects Easy access to the print head and table Automatic locking while printing
COORDINATION SYSTEM • Print head moves on the XY axis • Table moves on the vertical Z axis
CLEANING STATION Maintains printing performance Short cleaning time Automatic cleaning during printing
PRINT HEADS • 2 heads that operate independently • Includes UV-LED for curing gel • Dispenser nozzle with interchangeable sizes
VACUUM TABLE • Printing on substrate stabilized with the vacuum table • Range of movement 1800mm • Lower the table for easy access to the printing mechanisms
Menu

Toepassingen

Prototypes, architectuurmodellen, modelbouw, pretparkinrichting, 3D-kunst, 3D-signalering, accessoires en meer.

_MG_4380
_MG_4379
_MG_4376
_MG_4373
_MG_4249
_MG_4200
_MG_4192
_MG_4184
_MG_4183
_MG_4169
_MG_4158
_MG_3938
_MG_3937
_MG_3936
_MG_3934
_MG_3932
_MG_3930
_MG_3928

Eigenschappen

Grootformaat 3D printen tot 1,8 meter

  • Print levensgrote menselijke modellen in één stuk
  • Door individuele onderdelen te printen en later aan elkaar te verbinden kunnen veel grotere objecten gecreëerd worden

Ongeëvenaard hoge printsnelheden

  • Print een levensgroot persoon in slechts 7 uur
  • Een dubbele printproductie door de twee printkoppen
  • Overweldigende snelheid door de GPD (Gel Dispensing Printing) technologie
  • 3x sneller dan bestaande FDM printers

Holle 3D prints en makkelijk na te bewerken

  • Lichtgewicht, makkelijk op te tillen en te vervoeren
  • Voeg functionele materialen toe als LED’s

Digitaal printen met gebruik van 3D data

  • Gemakkelijk 3D data printen
  • Print verschillende grote met dezelfde data
  • Model ideeën en constructieplannen kunnen makkelijk worden gedeeld via 3D data

Een diversiteit aan applicaties

  • Pop-up en 3D signage
  • Modelbouw
  • Kunst en creatie

Workflow

1

Make 3D data

Create 3D data with modeling software or 3D scanner
2

Create job data

3DGD Slicer - Specify layout and modeling mode of 3D data
3

3D Print

Print with 3DGD 1800 - High speed printing with objects up to 1800mm
4

Construct

Polishing / Coating / Assembly reinforcement / surface decoration

Gel Dispensing Printing

GDP technologie

Gel Dispensing Printing

Printen met de Mimaki 3DGD-1800 wordt mogelijk gemaakt door de Gel Dispensing Printing technologie.

  • De Gel wordt uitgehard doormiddel van een UV LED lamp
  • Extrudeert gel vanuit de spuitmond welke uitgehard laag na laag vormt
  • Printen is mogelijk zonder support
  • Geen supportmateriaal om te verwijderen
  • Verbeterde productiviteit en verminderd verbruiksmateriaal

Bediening op afstand

TeamViewer

Bediening op afstand

  • Connect met uw tablet, pc of smartphone samen met Teamviewer
  • Controleer op afstand de status van de printopdracht

Dual Printing

TeamViewer

Bediening op afstand

  • Twee verschillende objecten tegelijk printen met de dubbele kop configuratie
  • Of gebruik de dubbele kop voor hogere productiviteit van één object

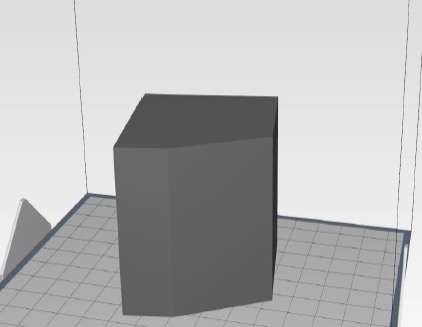

3DGD Slicer

Software

3DGD Slicer

Verdeel de 3D data makkelijk met de 3DGD Slicer

  • Om tijd en materiaal afval te voorkomen kan het beter zijn het 3D model in meerdere onderdelen te printen
  • Met de 3DGD Slicer verdeelt u 3D design gemakkelijk

Variable Resolutie

Core Technology

Variable Resolutie

Variabele resolutie

  • Verander gemakkelijk de modeleringsmodus en wanddikte van de midden print in de Z-richting
  • Verkrijg de optimale print in verschillende gebieden met oog op zowel kwaliteit, strekte en materiaal kosten
  • Makkelijk in te stelling in de 3DGD Slicer

3D Data Repareerfunctie

Software

3D Data Repareerfunctie

Repareer automatisch de gaten in uw 3D data met de 3DGD Slicer

Werkgereedschap voor de nabewerking

Benodigde veiligheidsartikelen

15 things you didn't know

about the new Mimaki 3DGD-1800

Installatiebenodigdheden

Installed
W3000 mm x D2200 mm x H2800 mm / 2500 kg
Packed
W3400 mm x D2300 mm x H2550 mm / 3000 kg
Minimum Installation Space
W6600 mm x D6200 mm

Specificaties

3D Printing Technology
Gel Dispensing Printing / Dual Print
Maximum Model Size / Weight
W1450 x D1110 x H1800 mm / 150 kg
Printing Speed
Vertical: 350 mm/hr
Modeling Mode (Resolution)
Normal (1.3mm) / Quality (1.0 mm) / High Resolution (0.8 mm)
Modeling Material
MG-100W (UV Curable Resin: White)
Print Heads
2
Nozzle Diameter
1.8 / 2.6 mm (interchangeable)
Power Supply
32A (Three-phase); 380~400VAC +/- 10%; 50/60Hz
Power Consumption while printing
Typical 10kW; Maximum less than 22kW
Air Pressure
600~800 kPa
Ventilation equipment
Ventilation volume 30 m3/h
Operating Environment
16~30ºC, 30~70%Rh
Interface
Network: 10/100BASE-T, Internet protocol, LAN
Install dimensions (WxDxH) / Weight
3000 x 2200 x 2800 mm / 2500 kg
Packed dimensions (WxDxH) / Weight
3400 x 2300 x 2550 mm / 3000 kg
Input Data
STL, OBJ, 3DS, PLY, BLEND, GCODE (3DGD-1800 original)
Slicer Software
3DGD Slicer
Software Operation Specifications
OS: Windows 10 x64; CPU: Intel i7 or greater; Memory: 16GB or more; Graphics Card: NVIDIA 2GB or greater; USB Port: Dongle & Licence
Basic Software Functions
Scale, rotate, split, error correction, support generation, slicing
