Mimaki 3DUJ-553

De toekomst van 3D printen is kleurrijk met de 3DUJ-553 Material Jetting (MJ) technologie van Mimaki.

Bekijk video
Indicatielampje
Interne bewakingscamera
8 printkoppen in-line configuratie
Groot LCD touch screen voor de Printer Management. Op afstand bedienbaar en inclusief PC
Printmodelleringsgebied: 500x500x300mm
42μm, 32μm, 22μm laagdikte
Ethernet/LAN connectie
Meer d an 10 miljoen kleuren
Sub tank 5L capaciteit
Sub tank 3L capaciteit
SP, SP, Cl, W inkten 4,8 liter flessen
C, M, Y, K, inktflessen 1 liter

‘s Werelds eerste ware full colour fotorealistische 3D printer

De Mimaki 3DUJ-553 is een full colour 3D printer in staat om meer dan 10 miljoen unieke kleuren te reproduceren met de kleuren CMYK, Wit en Transparante inkten en een wateroplosbaar supportmateriaal.

Hoe werkt het?

De Mimaki 3DUJ-553 maakt gebruikt van een gepigmenteerde vloeistof met fotopolymeren. Deze vloeistof wordt met de hoogst mogelijk accuratesse afgevuurd door industriële piëzoelektronische inkjet printkoppen. Vrijwel direct na daarna wordt deze vloeistof uitgehard, of gepolymeriseerd tot een solide harde staat.

Toepassingen

Rapid prototyping

Functionele prototyping

Medische modellen

Educatieve toepassingen

Product packaging

Architectuur

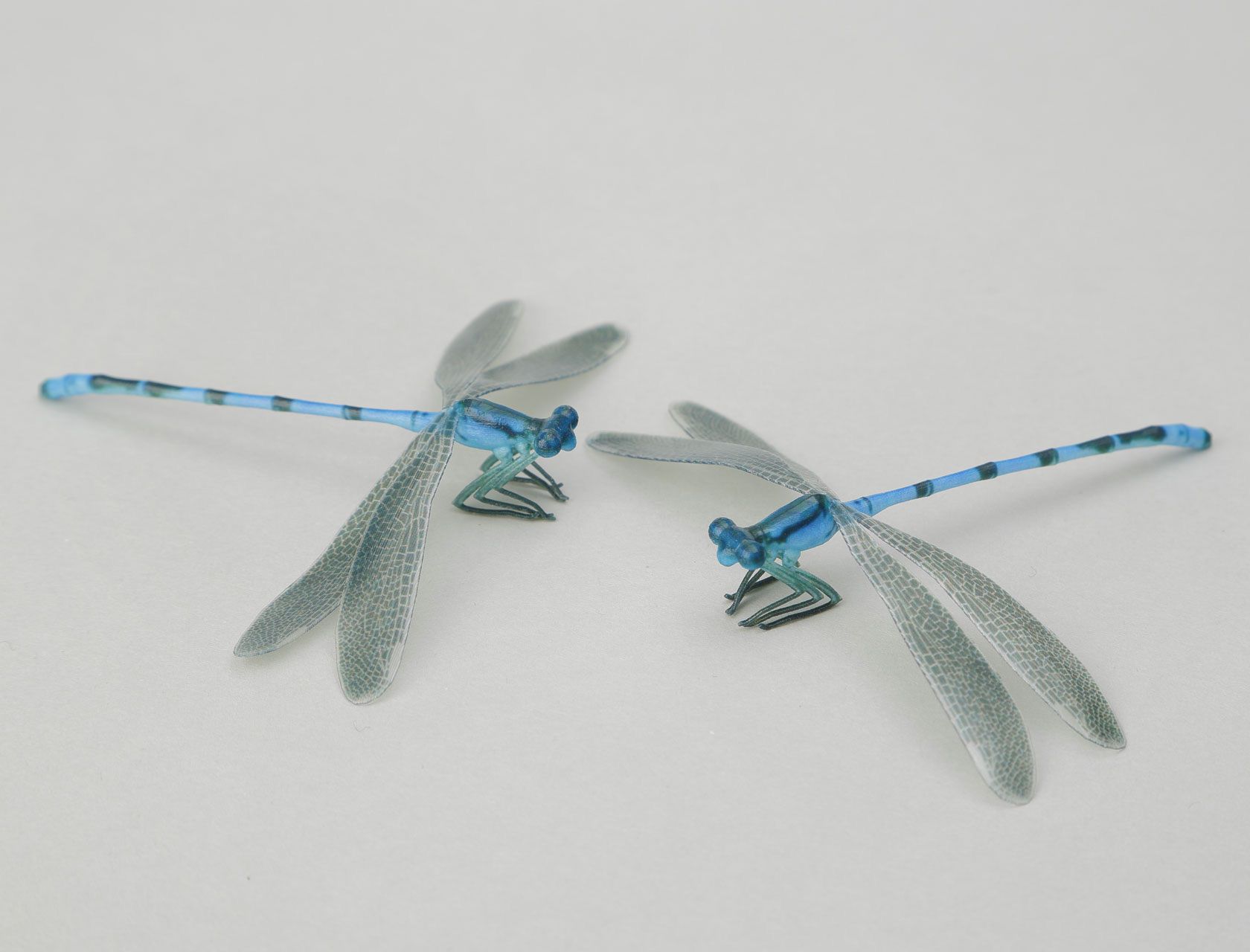

Figurines

GIS mapping

Schaalmodellen

Workflow

De workflow van de 3D Full Colour technologie van Mimaki.

Behaal een verbluffend resultaat in 5 stappen.

3D Data ontwerpen of creëren

Design Software - Photoshop
3D modelleringssoftware - ZBrush, Blender, Solidworks, Substance by Adobe, CuttleFfish
3D Scanner

Kleursimulatie MPM3

Photoshop
Inputprofiel gecreeerd met MPM-3
MPM-3

Data foutcorrectie

Materialise Magics error checking software
Netfabb - Autodesk
Make Printable

Positionering en modelering

Mimaki 3D Link
Mimaki’s positioneringssoftware
Panel software

Nabewerking

Voor het verwijderen van supportmateriaal
Verbeteren van objectoppervlakte

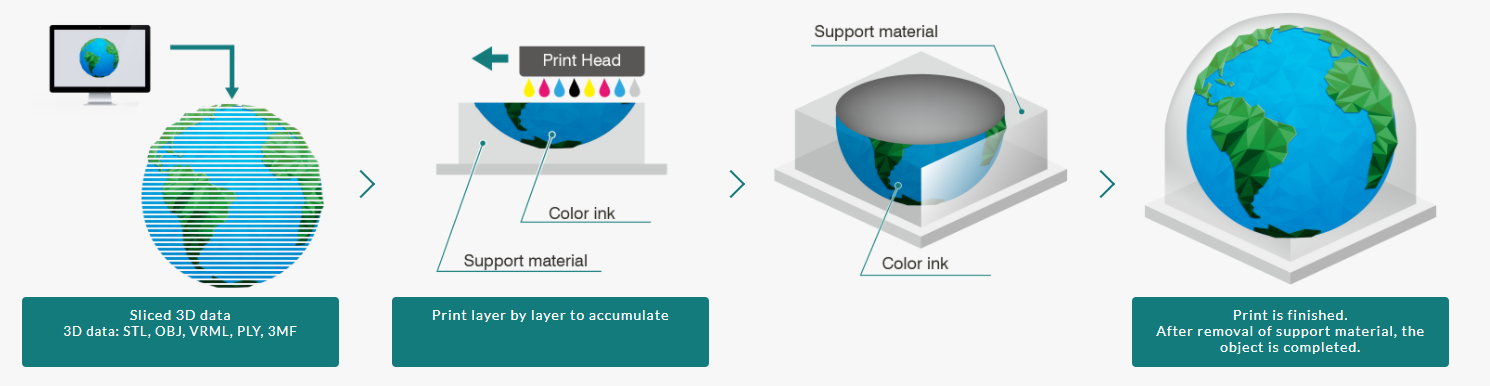

Modeleren

Modeleren gebeurt door het printen van de “sliced data” van een 3D object met verschillende kleuren inkt en support materiaal.

UV Inkjet, Polyjet and Material Jetting

De Mimaki 3DUJ-553 creëert een 3D model door het printen en uitharden met LED UV light van dunne laagjes inkt. Door het gebruik van de combinatie van witte, transparante en gekleurde inkten kan de printer fotorealistische en fullcolour objecten printen met de hoogste accuratesse en variatie in transparantie.

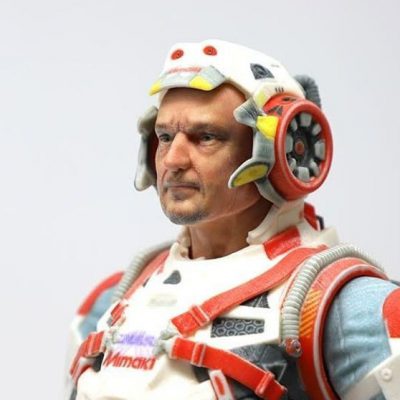

Full Colour 3D Printer by Mimaki - New Samples!

Our new 3D samples, which we presented during FESPA Global Print Expo 2019. Check out their vibrant colours and extremely fine details!

Shape the Future in Colour with Mimaki's Full Colour 3D Printer

Take a look at these incredible new 3D printed models that we created using the Mimaki 3DUJ-553, the world’s first 3D printer with more than 10 million colours.

Printereigenschappen

Eigenschappen

  • Afdrukken in Full Colour met meer dan 10 miljoen kleuren met ICC-profilering en -proefcontrole.
  • Extreem hoge uptime
  • Bouwgrootte 500 x 500 x 500 x 300 mm
  • Mogelijkheid om heldere en kleuren te mengen om verschillende transparantieniveaus te bereiken
  • De sterkte van het materiaal is vergelijkbaar met ABS
  • Glad oppervlak
  • In wateroplosbaar ondersteuningsmateriaal dat kleine gedetailleerde onderdelen verhindert om te breken
  • Transparante inkten voor glanzende effecten
  • Bestaande 3D-gegevens van witte objecten kunnen eenvoudig worden ingekleurd in 3D Link software.
  • Zeer hoge printkwaliteiten (22 – 32 – 42 micron lagen)

Printkoppen

De Mimaki 3DUJ-553 is uitgerust met 8 industriële piezoelektronische printkoppen.

  • CMYK, WIT, CLEAR en 2 X SUPPORT
  • 7 verschillende druppelgrote (drop sizes)
  • 300 dpi (X&Y)
  • 636 nozzles per printkop
  • 2 rijen van 318 nozzles
  • 5088 nozzles in totaal
  • Met een printwijdte van 53.6 mm

Circulatiesysteem in de printkop

De eerste 3D printer ter wereld die is uitgerust met een inkt circulatie systeem binnen in de printkoppen.

  • Inkt circulatie binnen in de printkop reduceert inktmist effect
  • Inktcirculatie is geïnstalleerd op alle printkoppen
  • Dit voorkomt dat pigmentdelen kunnen sedimenteren
  • Met name witte pigmentdelen met titanium
  • Dat luchtbelletje kunnen optreden nabij de nozzle oppervlakte
  • Creëert een optimale en uniforme inkt temperatuur en viscositeit
  • Met als resultaat een reductie van de schoonmaakfrequentie en koste- effectief en stabiele productie

NCU

Non-stop printen doormiddel van automatische maintenance via de NCU.

  • De NCU (Nozzle Check Unit) controleert automatisch de conditie van de nozzles
  • Mocht er nozzle uitval hebben plaatsgevonden, wordt de printkop automatisch schoongemaakt

Waveform Control

Volledige controle over het piezo elektronische element

De waveform controleert het voltage van de elektroden in de printkoppen

  • Met pull-effect voor het vullen van de inktkamer
  • Met Push-effect voor het afvuren van een inktdruppel

Resultaat

  • Extreem accurate druppelvorm
  • Extreem accurate druppelplaatsing

Capping Station

Reduceerd de maintenance en downtime

De printkoppen rusten op de capping station wanneer deze niet aan het printen zijn

Elk voorzien van een silicone rubber seal

  • Vrij van vuil
  • Vrij van lucht en stof
  • De printkoppen kunnen niet indrogen
  • Minder manuele schoonmaak handelingen (wiping)
  • Snellere start-up tijd
  • Zelfs na lange periodes van inactiviteit

Ingebouwde camera controle systeem

  • Controleert het printproces gemakkelijk op afstand via de ingebouwde camera
  • Teamviewer Host licentie is geïnstalleerd

ICC Workflow

Ervaar de kleurkracht van een gebruiker gecontroleerde ICC workflow.

Aanpasbaar ICC output profiel

  • Machine en omgeving specifiek
  • Mimaki Profile Master 3 Software (MPM3)

De enige 3D fabrikant waarbij je het input profiel kunt selecteren

  • sRGB
  • Adobe RGB 1998

Selecteerbare rendering intent

Colour channel curve adjustment

Werkelijk Full Colour 3D printen

Het werkelijk kunnen printen van 10 miljoen kleur, volledig spectrum, in fotorealistische kwaliteit. Met behulp van ICC-profilering kan de Mimaki 3DUJ-553 tot 84% van de FORGA39L kleurenstandaard printen.

Velen claimen het, maar Mimaki kan het echt.

  • HP Jet Fusion 512 kleuren
  • Stratasys 600k kleuren
  • 3D Systems 1M kleuren
  • Mimaki 10M kleuren

Inkteigenschappen

De Mimaki UV uitgeharde gepigmenteerde inkt met fotoinitiatoren heeft een hardheid dat vergelijkbaar is met ABS. Een geprint object kan een druk aan van 5kg.

Treksterkte: 20 – 50 Mpa

Rekbaarheid: 5 – 10%

Elasticiteit:  1000 – 1500 Mpa

Buigzaamheid: 25 – 45 Mpa

HDT, oC bij 0.45 Mpa: nabij Tg

HDT, oC bij 1.28 Mpa: niet getest

Izod Notched Impact: 1.5 – 2.5 KJ/m ˄2

Shore Hardness: 30 – 50 degree

Polymerisatie dichtheid: 1.1 – 1.2

Transparante inkten

Transparante inkten voor exceptioneel resultaat

  • De transparante inkt kan onafhankelijk of in combinatie met gekleurde inkt worden geprint om doorzichtige objecten te creëren
  •  De transparante inkt produceert een mooi effect en kan geeft een ander effect als deze van binnen wordt belicht
  • De combinatie van gekleurde en transparante inkt is mogelijk in de ‘Colour in Clear Mode’.
Kijk hier voor meer info over de toepasbaarheid van de transparante inkten

Wateroplosbaar Supportmateriaal

Het verwijderen van het supportmateriaal gaat zeer eenvoudig

  • Het supportmateriaal kan worden opgelost in water
  • Door het verwijderen het supportmateriaal in water veroorzaakt het geen schade aan de fijnste detaillering van geprinte objecten

Installatie

Benodigde installatieruimte

  • Stevige ondergrond
  • Omgevingstemperatuur 15° tot 35 °C
  • Luchtvochtigheid 35% to 65% Rh
  • Niveau van stof in de ruimte max. 0,15mg/m3

Niet installeren op een tapijtvloer

  • Dit kan leiden tot het opwekken van statisch elektriciteit, welke de printer kunnen beïnvloeden

Stroomvoorziening

  • 16A 220V

Gebruik de poten van de printer

  • Zo voorkom je vervormingen in de vloer

Specifications

Modeling method
UV curable inkjet
Available color number
Full color / More than 10 million different colors
Print head
On-demand piezoelectric print head (8 head inline)
Ink Type / Colour
Modeling ink: MH-100 (C, M, Y, K, White, Clear) Support material ink: SW-100
Ink Tank volume
C, M, Y, K: 3L White, Clear, Support material: 5L
Supply style
C, M, Y, K: 1L bottle White, Clear, Support material: 4.8L bottle
Available modeling area (W × D × H)
508 × 508 × 305 mm (20 × 20 × 12 in) *1
Load capacity (Weight of modeled object)
70 kg (154.3 lb) or less *1
Minimum layer pitch
20 μm
3D data format
STL, OBJ, VRML, PLY, 3MF
Interface
Ethernet 1000BASE-TX
Power supply
Single phase AC 100-120V/220-240V±10%, 50/60Hz±1Hz x3
Power consumption / Printer
1300 W or less
Power consumption / External PC
300 W or less
Power consumption / Touch Panel
30 W or less
Safety standard
VCCI Class A / FCC Class A / Compliant with UL60950, ETL / CE Marking (EMC, Low Voltage Directive) / CB Report / RoHS / REACH
Working temperature
15 – 35 °C (59 – 95 °F)
Relative Humidity
35 – 60 %Rh (Non condensing)
Recommended Temperature
20 – 25 °C (68 – 77 °F)
Dust
Places without mine dust (Dust amount 0.15mg/m³ or less) *2
Dimensions (W × D × H)
2,250 × 1,500 × 1,550 mm (88.6 × 59.1 × 61.0 in)
Weight
600kg (1322.8 lb)

Sample Request

    F.A.Q.

    Q: Welke 3D printmethode wordt er gebruikt?

    A: Mimaki maakt gebruik van de PolyJet technologie. Dit staat ook bekent als LED UV uithardende inkjet printen. Door dunne laagjes UV uitgeharde acrylaat hars inkten (acrylic resin ink) te printen bouwt de printer een object op.



    Q: Welke materialen worden er geprint?

    A: Mimaki’s eigen ontwikkelde acrylaat hars inkten (acrylic resin ink)



    Q: Is het supportmateriaal nodig om een object te printen?

    A: Ja, het supportmateriaal maakt het mogelijk om de geometrisch complexe of uiterst fragiele ontwerpen te printen.



    Q: Is het mogelijk om het supportmateriaal te hergebruiken?

    A: Nee, dit is niet mogelijk. Dit is wel heel eenvoudig oplosbaar in water.



    Q: Wat is de laagdikte (layering pitch)?

    A: In de snelste modus: 42 μm, standaard modus: 32 μm, hoge definitie modus: 20 μm



    Q: Is het mogelijk om de inkt opnieuw te gebruiken als een print mislukt?

    A: Nee, dit is niet herbruikbaar.



    Q: Wat is de houdbaarheid van de inkt?

    A: Dat is ongeveer 1 jaar na de productie in de fabriek.



    Q: Is het mogelijk om verschillende modellen tegelijk te printen?

    A: Ja, dit is mogelijk door meerdere modellen in de layout software in te laden.



    Q: Is de software ontwikkeld door Mimaki?

    A: De layout software 3DLink is door Mimaki ontwikkeld



    Q: Is Mimaki 3DLink optioneel?

    A: Nee, deze is gebundeld met de printer.



    Q: Welke 3D dataformaten kunnen er worden gebruikt?

    A: Dit is STL, OBJ, VRML, PLY and 3MF.



    Q: Wat is de mogelijk grote van een te printen model?

    A: De maximale modelgrote bedraagt X: 508mm, Y: 508 mm, Z: 305mm. Waar het model onderdeel is van het supportmateriaal, zal de werkelijke grote van het model afhangen van de vorm.



    Q: Is het mogelijk om een object hol te maken?

    A: Ja, dat is mogelijk en afhankelijk van de printdata



    Q: Hoeveel gewicht weegt een model geprint op volle grote?

    A: Als een model in volledige grote als kubus wordt geprint, weegt deze ongeveer 80kg.
